Uyumsuz zamanlama veya uyumsuz voltaj eşikleri pil sağlığını bozabileceğinden ve genel sistem kararlılığını azaltabileceğinden, birçok uzaktan güç kurulumu ayrı invertörleri ve harici akü şarj cihazlarını koordine ederken zorluklarla karşı karşıya kalır.3000w Saf Sinüs İnvertör Şarj Cihazı ile HK3000PCDC-AC ters çevirme ve AC-DC pil şarjını tek bir kompakt kasada birleştirerek şebekeden bağımsız, mobil veya yedek güç projeleri için birden fazla ayrı güç bileşenini koordine etmenin karmaşıklığını ortadan kaldırır. Hepsi bir arada üniteler, kablolama düzenlerini düzene sokar ve enerji zincirindeki arıza noktalarını azaltır; bu da, sürekli güç kullanılabilirliğinin yüksek pratik önem taşıdığı kamp kurulumları, uzak çalışma sahaları ve konut yedekleme yapılandırmalarıyla çalışan kullanıcılar için somut avantajlar sağlar. Bağımsız güç sistemlerini monte ederken eklenen her kablo ve ayrı cihaz potansiyel zayıf noktalar oluşturur, bu nedenle birleştirilmiş donanım mimarileri planlama aşamalarında dikkatli bir şekilde değerlendirilmeyi hak eder.
1. Kombine invertör-şarj ünitesi temellerini anlama
Kombine bir invertör-şarj cihazı, depolama tabanlı bir güç ekosisteminde iki temel role hizmet eder. İlk olarak, kurşun-asit veya lityum pil gruplarında depolanan doğru akımı alır ve bunu standart ev elektrikli ekipmanı özelliklerine uygun alternatif akıma dönüştürür. İkincisi, harici AC kaynağına erişilebildiğinde, yerleşik şarj devresi, bağlı akü paketlerini otomatik olarak yeniden doldurmak için şebekeden veya jeneratör kaynağından güç çekiyor. Bu çift rollü tasarım, kullanıcıların bağımsız şarj cihazı donanımı ile invertör modülleri arasında manuel olarak geçiş yapma ihtiyacını ortadan kaldırır.
- Pille çalışan ters çevirme ile şebekeye dayalı şarj iş akışları arasında kusursuz geçiş
- Gerilim ve watt okumaları da dahil olmak üzere kritik çalışma süresi ölçümlerini görselleştirmek için birleşik LCD panel
- Ek devre güvenliği için ana AC giriş yoluna yerleştirilmiş entegre AC devre kesici
- Uygun düşük voltajlı doğrudan cihaz şarjı sunan özel USB-A ve Type-C bağlantı noktaları

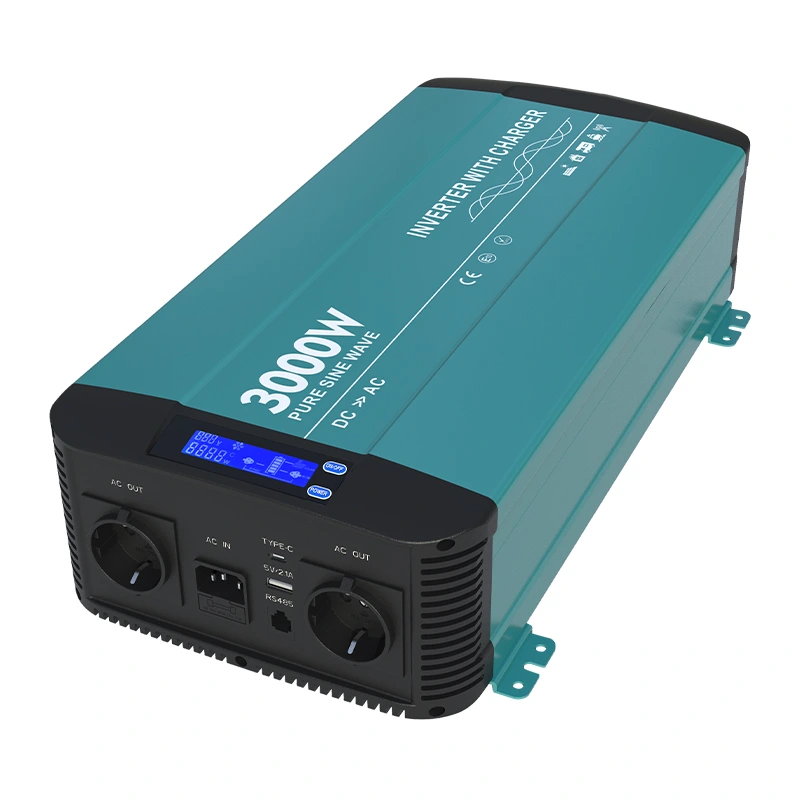

Fiziksel boyut ve ağırlık, montajcılar için anlamlı roller oynar. Ünite 489x252x118 milimetrelik bir alanı kaplar ve 8,8 kilogram ağırlığındadır; bu da hem sabit hem de mobil muhafazalar için duvara montaj kurulumunu mümkün kılar. Metal kasaya entegre edilmiş montaj braketleri, kullanıcıların donanımları dolaplar, araç bölmeleri veya dış mekandaki korunaklı dolaplar içinde yapılandırması fark etmeksizin, katı yüzeylere güvenli sabitlemeyi kolaylaştırır. Havalandırma ızgaralarının etrafındaki uygun açıklık her zaman korunmalıdır; engellenen hava akışı termal korumaları tetikleyecek ve ağır çalışma yükleri altında mevcut çıkış kapasitesini kısıtlayacaktır.
2. Çıkış dalga biçimi kalitesi ve gerçek dünya yük uyumluluğu
Saf sinüs dalgası çıkışı, değiştirilmiş sinüs alternatifleriyle karşılaştırıldığında en önemli farklardan birini oluşturur. Yüzde beşin altında tutulan toplam harmonik bozulma, kamu şebekesi tarafından sağlanan dalga biçimi özelliklerini kopyalar. Bu, hassas tüketici elektroniği, endüktif motorlar, soğutma kompresörleri ve laboratuvar sınıfı ekipmanları çalıştırırken büyük önem taşır. Motor sargıları veya karmaşık dahili kontrol kartları içeren cihazlar, bozuk değiştirilmiş sinüs güç sinyalleriyle beslendiklerinde genellikle daha sıcak çalışır, ek gürültü üretir veya hizmet ömrü kısalır.
Nominal sürekli çıkış 3000 watt'a ulaşır ve dalgalanma kapasitesi iki saniyelik aralıklarla 6000 watt'a ulaşır. Dalgalanma değeri, endüktif cihazların motorlarını döndürmeye başlamasıyla oluşan yüksek ani akımı yönetir. Yeterli dalgalanma boşluğu olmadığında, kompresörler, su pompaları veya çamaşır makinesi motorları başlatma döngülerini her denediğinde invertörler aşırı yük korumalarını tetikleyebilir. Fabrikada yapılandırılabilir çıkış voltajı seçenekleri, bölgesel elektrik normlarına uyacak şekilde seçilebilir 50Hz veya 60Hz frekans ayarlarının yanı sıra 100‑120VAC ve 200‑240VAC ailelerini kapsar. Minimum tam yük dönüştürme verimliliği yüzde 89'a ulaşırken, en yüksek operasyonel verimlilik yüzde 92'ye kadar çıkıyor. Daha yüksek verimlilik, ısı olarak daha az enerji israfı anlamına gelir ve güç elektroniği içindeki termal kayıplar yerine gerçek son kullanıcı yükleri için depolanan pil kapasitesinin korunması anlamına gelir.
3000w Saf Sinüs İnvertör Şarj Cihazı ile HK3000PCgiriş DC tarafı ve AC çıkış devreleri arasında tam galvanik izolasyonu destekler. Tam giriş-çıkış izolasyonu, topraklama arızaları veya bağlı akü devrelerindeki kablolama hataları durumunda hatanın yayılmasını sınırlayarak önemli bir güvenlik katmanı ekler. Bu izolasyon özelliği, yoğuşma ve titreşimin kazara kısa devre olasılığını artırdığı deniz ortamları ve mobil araç uygulamaları gibi elektrik güvenliği risklerinin yüksek olduğu konumlar için sistem inşa eden profesyonel montajcılar arasında büyük övgü alıyor.
| Performans Parametresi | Şartname Değeri |
|---|---|
| Sürekli AC Çıkış Gücü | 3000W ±%5 |
| Dalgalanma Tepe Gücü Süresi | 2 saniye boyunca 6000W |
| Toplam Harmonik Bozulma | %5'in altında |
| Tam Yükte Minimum Verimlilik | %89 |
| Maksimum Genel Verimlilik | %92'ye kadar |
3. Entegre şarj sistemi ve üç aşamalı pil yönetimi
Dahili AC-DC şarj cihazı klasik üç aşamalı şarj mantığını takip eder: toplu sabit akım fazı, soğurma sabit voltaj fazı ve değişken bakım fazı. Bu iyi oluşturulmuş şarj profili, kurşun asitli akü kimyaları için şarj döngülerini optimize eder. Toplu faz sırasında şarj cihazı, akü voltajını hızlı bir şekilde yukarıya çıkarmak için izin verilen maksimum akımı sağlar. Hedef absorpsiyon voltajı eşiğine ulaşıldığında, ünite absorpsiyon aşamasına geçer ve şarj akımı doğal olarak aşağıya doğru azalırken voltajı sabit tutar. Akım, nominal şarj büyüklüğünün kabaca yüzde onuna düştüğünde, donanım, hücre plakalarını aşırı şarj etmeden kendi kendine deşarjı önlemek için daha düşük bakım voltajı uygulayarak sabit aşamaya girer.
Güç faktörü düzeltmesi, maksimum şarj yükü altında 0,95'in üzerinde değerlere ulaşır. Güçlü güç faktörü performansı, AC kaynağından gelen reaktif güç çekişini azaltarak, taşınabilir jeneratörlere veya sınırlı kapasiteli şebeke çıkışlarına daha az talep getirir. AC girişi geniş aralıktaki şebeke voltajını kabul eder; 230VAC varyantı için operasyonel AC giriş penceresi 180VAC'den 260VAC'a kadar uzanır. Geniş giriş toleransı, jeneratör çıkışı ideal nominal değerlerin dışına çıktığında bile şarj cihazının çalışmaya devam edebileceği anlamına gelir; bu durum, dalgalı yük koşulları altında çalışan taşınabilir jeneratör donanımında sıklıkla meydana gelir.
Maksimum şarj akımı, DC giriş voltajı değişkenine göre farklılık gösterir. On iki volt DC modelleri kırk ampere kadar şarj çıkışını desteklerken yirmi dört volt DC versiyonları yirmi ampere kadar şarj çıkışı sağlar. Sistem tasarımcıları, şarj cihazının maksimum akımını, pil üreticileri tarafından yayınlanan önerilen şarj oranıyla eşleştirmelidir. Aşırı yüksek şarj akımları pilin bozulmasını hızlandırır; tersine, düşük boyutlu şarj akımı, şarj sürelerini gereksiz yere uzatır. Akü bankası kapasitesinin şarj cihazı kapasitesiyle dikkatli bir şekilde eşleştirilmesi, en iyi uzun vadeli akü döngüsü ömrü performansını sağlar.
4. Güç değişimleri sırasında ATS aktarım performansı ve sistem sürekliliği
Dahili otomatik transfer anahtarı (ATS), pilden türetilen AC gücü ile gelen harici şebeke kaynağı arasında geçiş yapılmasını sağlar. Aktarım süresi 16 milisaniyenin altında kaydediliyor. En yaygın elektrikli ev aletleri, tamamen kapanmadan bu büyüklükteki kısa kesintileri tolere eder. Bu özellik, bağlı birçok yük için UPS düzeyine yakın süreklilik sağlar. Kullanıcılar, sıfır milisaniyelik aktarımın mutlak bir operasyonel gereklilik haline gelmesi durumunda bazı yüksek hassasiyete sahip endüstriyel bilgi işlem donanımlarının yine de yukarı yönde ilave gerçek çevrimiçi UPS birimleri gerektirebileceğini akılda tutmalıdır.
Dahili röle donanımı, fiziksel devre anahtarlama görevlerini yerine getirir. Röle değerleri ürün çeşitlerine göre farklılık gösterir: 110VAC konfigürasyonları 30 amp nominal röleleri uygular ve 230VAC modelleri 16 amp nominal röleleri kullanır. Şebeke giriş tarafına entegre edilmiş AC devre kesici, gelen AC beslemesi için aşırı akım bağlantı kesilmesi koruması sağlayarak röle güvenliğini destekler. Bir kesinti olayının ardından şebeke elektriği geri geldiğinde, ATS mantığı yükleri otomatik olarak harici AC kaynağına yönlendirir ve eş zamanlı olarak akü enerji rezervlerini yenilemek için dahili şarj devresini etkinleştirir. Bu müdahalesiz davranış, donanımı, insan operatörlerin şebeke yenileme olaylarına hızlı bir şekilde yanıt veremediği gözetimsiz uzak kurulumlar için çok uygun hale getirir.
5. Uzun vadeli operasyonel güvenilirlik için yerleşik koruma katmanları
Sağlam çok katmanlı koruma paketi hem invertör şarj cihazı donanımını hem de bağlı akü ve yük ekipmanını korur. DC giriş tarafındaki korumalar, dahili sigorta aracılığıyla ters kutup savunmasını, düşük voltaj kesmeyi ve aşırı voltaj kapatma koşullarını kapsar. Ters polarite koruması, ağır kalibreli akü kablolarını bağlarken kurulumcunun kablolama hatalarına karşı kritik bir savunma sağlar. Böyle bir koruma olmadan, ters çevrilmiş akü terminalleri, güç dönüştürme elektroniklerini birkaç dakika içinde kalıcı olarak tahrip edebilir.
AC çıkış tarafında ünite kısa devre olaylarına, sürekli aşırı yük durumlarına ve dahili aşırı sıcaklık olaylarına yanıt verir. Dahili sıcaklık güvenli çalışma tavanının üzerine çıktığında termal koruma, kalıcı bileşen hasarını önlemek için kapatma prosedürünü tetikler. Sıcaklık ve yük ayarlı soğutma fanları dönüş hızını dinamik olarak ayarlar. Fanlar yalnızca ağır iş yükünde veya yüksek iç sıcaklıkta daha hızlı döner; hafif yük koşullarında fan gürültüsü minimum düzeyde kalır; bu, akustik konforun kullanıcılar için önemli olduğu iç mekan konut veya kabin kurulumları için önemli bir avantajdır.
Her koruma koşulu, ön paneldeki LCD ekran aracılığıyla görünür geri bildirim sinyallerini tetikleyerek, ekipman muhafazasını açmadan sorun gidermeye olanak sağlar. Arıza kodlarını doğrudan yerel ekrandan okuyabilmek, uzak güç tesislerine servis veren yerinde teknisyenlerin teşhis çalışmalarını hızlandırır.3000w Saf Sinüs İnvertör Şarj Cihazı ile HK3000PCbirçok farklı koruma yanıtını tek bir ünite içinde birleştirerek, güç sistemi mimarisi etrafında birçok ayrı harici koruyucu modülün istiflenmesi ihtiyacını ortadan kaldırır.
6. Donanım iletişim portları ve uzaktan izleme olanakları
RJ‑11 tarzı fiziksel konektöre sahip bir RS‑485 iletişim bağlantı noktası, uzaktan izleme olanağı sağlar. Kullanıcılar isteğe bağlı olarak ana invertör-şarj cihazı şasisinden uzağa konumlandırılmış harici bir uzak LCD kontrol panelini bağlayabilir. Bu, operatörlerin yaşam alanı alanlarından durum okumalarını gözlemlemek istediği ana güç donanımının bodrumdaki saklama bölmeleri veya yardımcı dolaplar içinde bulunduğu kurulumlar için kullanışlıdır. Ethernet bağlantısı, daha gelişmiş denetim kurulumları için isteğe bağlı bir yükseltme olarak mevcuttur.
Ana bilgisayar izleme sistemleri, RS‑485 veri yolu aracılığıyla akü voltajı, çıkış gücü, çalışma modu işaretleri ve aktif hata göstergeleri dahil olmak üzere gerçek zamanlı veri kümelerini alabilir. Daha büyük mikro şebeke dağıtımları oluşturan sistem entegratörleri için bu, donanımı daha yüksek seviyeli saha izleme platformlarına entegre etmenin yollarını açar. RS‑485 kablolama uygulamalarının, uzun mesafeli diferansiyel sinyallemeye yönelik sektör kurallarına uygun olması gerektiğini unutmayın; uygun kablo seçimi ve topraklama, yakındaki yüksek akımlı güç iletkenlerinden kaynaklanan elektriksel gürültünün neden olduğu veri bozulmasını önlemeye yardımcı olur.
7. Uygun çalışma ortamları ve mekanik kurulum notları
Tam yükte nominal ortam sıcaklığı aralığı sıfır santigrat dereceden artı kırk santigrat dereceye kadar uzanır. Ortam sıcaklığı altmış santigrat dereceye yükseldiğinde, donanım otomatik olarak mevcut çıkış kapasitesini nominal güç değerinin yüzde yetmişine düşürür. Depolama sıcaklığı penceresi, çalışma dışı dönemler için sıfırdan yetmiş santigrat dereceye kadar uzanır. Nem toleransı, yoğunlaşmayan çevre koşullarında maksimum yüzde doksan üç bağıl neme ulaşır. Yoğuşma önemli bir risk faktörünü temsil eder; Çiğ oluşumuna maruz kalan yerlerde, dahili devre kartlarını kuru tutmak için yeterli havalandırma sağlanmalıdır.
Montaj yönü üreticinin mekanik çizimlerine uygun olmalıdır. Sıcak egzoz havasının serbestçe çıkabilmesi için fan havalandırma açıklıklarının yakınında yeterli mesafe bırakın. Sıkışmış ısı, termal değer kaybı ve sık sık koruyucu kapatma olaylarını etkinleştirdiğinden, özel egzoz havalandırması olmayan, tamamen kapalı küçük kabin içindeki üniteyi kapatmaktan kaçının. Akü kablo ölçüsünü seçerken her zaman üç bin watt'lık güç düzeyleriyle ilişkili yüksek DC tarafı akım büyüklüklerini hesaba katın; küçük boyutlu kablolar aşırı dirençli voltaj düşüşüne neden olur ve kablolama boyunca tehlikeli aşırı ısınma noktaları oluşturur.
8. Sıkça sorulan teknik sorular
Evet. AC giriş devresi, uygun boyuttaki taşınabilir jeneratörlerden gelen çıkışı kabul edecektir. Jeneratör çıkış voltajını yayınlanan AC giriş işletim penceresi dahilinde tutun. Jeneratörün dalgalanma kapasitesine dikkat edin; jeneratörün sürekli watt değeri maksimum şarjı ve jeneratör terminallerine aynı anda uygulanan yardımcı AC yük çekişini rahatlıkla aşmalıdır. Aşırı voltaj dalgalanmasına sahip düşük kaliteli jeneratör çıkışı, dahili koruyucu tepkileri tetikleyebilir.
Yerel üç aşamalı toplu emilimli değişken şarj eğrisi, orijinal olarak sulu, AGM ve jel tipi kurşun asitli akü sıraları için tasarlanmıştır. Lityum iyon akü düzeneklerini dağıtırken kullanıcıların akü yönetim sisteminin uyumluluğunu şarj cihazı voltaj ayar noktalarına göre doğrulaması gerekir. Bazı lityum paketleri değiştirilmiş şarj profilleri gerektirir; bu tür senaryolarda harici özel akü şarj cihazı donanımı gerekli olabilir.
Ünitenin içinde dahili ters kutuplu sigorta bulunsa da, sektördeki en iyi uygulamalar, yüksek akım dereceli sigortanın doğrudan akü terminallerine kısa fiziksel mesafe içindeki pozitif akü iletkenine takılmasını şiddetle tavsiye eder. Bu harici sigorta, invertör şarj cihazı muhafazasının dışındaki yıkıcı kısa devre olaylarında akü kablolarının kendisini korur.
Galvanik izolasyon, akü DC devresi ile AC çıkış devreleri arasında elektriksel ayrım oluşturur. Bu, topraklama arızası olayları sırasında etki alanları arasında arıza akımı akışını engeller, mobil ve denizcilik kurulumlarında güvenliği artırır ve akü grubu ile bağlı AC tarafındaki cihazlar arasındaki bazı elektriksel gürültü bağlantısı kategorilerini azaltır.
9. Sistem entegratörleri için son düşünceler
Hepsi bir arada invertör-şarj cihazı donanımı, inversiyon, akü şarjı, otomatik aktarım anahtarlaması ve çoklu koruma işlevlerini tek bir kasada birleştirerek birçok şebekeden bağımsız ve yedek güç sistemi yapısını kolaylaştırır. Güç dönüştürme donanımını değerlendirirken yalnızca sürekli watt oranı rakamlarının ötesine bakın; Dalgalanma işleme kapasitesini, dalga biçimi saflığını, yerleşik koruma özelliğinin tamlığını, aktarım anahtarı zamanlamasını ve mevcut izleme arayüzlerini değerlendirmek için zaman ayırın. Bu spesifikasyonların her biri gerçek dünyadaki sistem güvenilirliğini günlük olarak şekillendirir.
Her güç sistemi projesi kapsamlı yük denetimiyle başlar. Çalışması beklenen her cihazın watt tüketimini belgeleyin, büyük başlatma ani akımlarına sahip endüktif yüklere dikkat edin ve akü bankası ve invertör-şarj cihazı kombinasyonunu seçmeden önce kabul edilebilir akü deşarj derinliği sınırlarını tanımlayın. Dikkatli bir ön planlama, donanım kurulumu tamamlandıktan sonra operasyonel sıkıntıları önler.3000w Saf Sinüs İnvertör Şarj Cihazı ile HK3000PCÜç bin watt'lık sürekli çıkış gerektiren ve ayrı güç sistemi bileşenlerinden oluşan yama işi bir koleksiyon oluşturmadan entegre şarj özelliği isteyen projeler için çok uygun.
Bu donanımın arkasındaki profesyonel düzeyde üretim geçmişi için, tarafından yayınlanan kaynakları keşfedebilirsiniz.Ningbo Kosun Yeni Enerji Co, Ltd.Mühendislik belgeleri, boyut çizimleri ve tam spesifikasyon sayfaları, sistem tasarımlarını hazırlayan teknik değerlendiricilere daha fazla derinlik sağlar.
